一、大赛名称

2016年中国技能大赛——全国工业机器人技术应用技能大赛

二、大赛目的

为贯彻落实《中国制造2025》“人才为本”的基本方针，加快培养和选拔工业机器人领域高技能人才,工业和信息化部、人力资源和社会保障部与教育部决定举办2016年中国技能大赛——全国工业机器人技术应用技能大赛（以下简称大赛）。

通过技能竞赛的形式，测试我国工业自动化产业职工与相关专业在校学生调试、操控工业机器人的技能水平，为我国工业机器人技术领域选拔优秀技能人才；展现参赛选手的专业风采，提升人才自主创新、工作效率、质量、成本控制及安全意识等职业素养；宣传工业机器人产业发展，引导社会关注工业机器人技术应用的发展趋势及新技术的应用；为国产工业机器人系统提供展示平台，促进民族品牌行业影响力和竞争力的提升。

大赛的举办将促进我国工业机器人操作、编程、工作站安装调试、系统集成以及现场维护等岗位技术高技能人才培养工作，为工业机器人制造企业、系统集成商和应用企业培养急需人才；促进和引导职业院校与技工院校工业机器人相关专业的改革与发展，促进工学结合人才培养模式的改革与创新，提升院校相关专业的办学水平。从岗位人才和后备人才两方面为《中国制造2025》提供技能人才保障。

三、竞赛内容、形式和成绩计算

（一）竞赛内容

本次竞赛内容包含理论知识和实际操作两部分。

（二）竞赛形式及名额

工业机器人技术应用技能大赛为单人赛，分为职工组和学生组，职工组与学生组竞赛内容、时间及要求等完全一致，大赛项目一场次全部完成。

大赛分选拔推荐和决赛两个阶段进行。选拔推荐由省（区、市）工业和信息化主管部门、人社厅（局）、教育厅（委、局）等相关单位联合组织实施。决赛在大赛组委会领导下，由大赛办公室具体组织实施。

举办选拔赛的省（区、市）选派6名选手（职工组、学生组各3名）参加决赛。不具备举办选拔赛条件的省（区、市）可择优推荐4名选手（职工组2名，学生组2名）参加决赛。每个省（区、市）职工组中最多可允许有1名来自职业院校的教师或相关工作人员参赛。

（三）参赛对象

1.职工组：在工业机器人应用企业或相关行业从事工业机器人应用与维护相关工作经历者。

2.学生组：技工院校与职业院校工业机器人应用与维护相关专业的全日制在籍学生。

（四）报名条件

1.思想品德优秀；

2.具备较高的工业机器人技术应用技能水平；

3.学习能力较强，身体素质好；

4.具备较好的心理素质和较强的应变能力。

（五）成绩计算

理论知识竞赛满分为100分，试题均为客观题，采用机考方式实现，理论知识竞赛成绩按20%的比例折算计入竞赛总成绩。

实际操作竞赛满分为100分，实际操作竞赛成绩按80%的比例折算计入竞赛总成绩。

折算后的理论知识竞赛成绩与实际操作竞赛成绩相加得出参赛选手竞赛总成绩，满分为100分。

四、命题原则

按照计算机程序设计员国家职业技能标准（国家职业资格标准三级/高级工）要求，在基本技能考核的基础上重点突出企业所需专业技能及新技术应用，体现现代制造技术与生产实际相结合的原则，突出职业能力考核。

五、竞赛范围、比重、类型和其他

（一）理论知识竞赛

1.以工业机器人技术应用知识为主，机电一体化、工业自动化、电气自动化相关知识为辅。

（1）工业机器人技术

工业机器人的发展概况、工业机器人的结构、工业机器人的运动学及动力学、直流伺服电动机驱动、步进电机和交流伺服电机驱动、工业机器人的控制、工业机器人的环境感觉技术、工业机器人的编程、语言工业机器人系统、机器人的视觉传感系统、机器人的接近、力觉和压觉传感器。

（2）电工基础

电学基本知识和基本技能、电气工程的基本理论。包括电工基础和电气测量两部分，重点为电工基础部分，包括直流电路、电磁学、交流电路、非正弦电路及过渡过程基本概念、常用电工仪表的基本结构原理及其使用方法。

（3）机械知识

极限与配合、带传动和链传动、渐开线齿轮传动、定轴轮系、常用机构、轴承、联接、液压与气动基础等内容。

（4）机械制图

投影几何的基本理论及制图的基本知识机械加工零件图和装配图的画法、工程制图的国家标准、尺寸公差、表面粗糙度的标注。标准件简化画法和实物测绘方法。

2.试题类型

试题分为三种类型：单项选择题、多项选择题和判断题。

3.竞赛时间

理论竞赛时间为1小时。

4.命题方式

专家命题。

5.考试方式

采用计算机考试。

（二）实际操作竞赛

实际操作竞赛以操作技能为主，仪器仪表使用及安全文明生产在实际操作竞赛过程中进行考查，不再单独命题。

1.竞赛范围与内容

为全面考查参赛选手的职业综合素质和技术技能水平，实际技能操作竞赛包括基于工业机器人的典型应用、仪器仪表使用和安全文明生产三大部分，具体内容见表1。

表1 竞赛范围与内容

实际操作部分由参赛选手按工作任务书的要求完成以下工作任务：

（1）机械电气系统安装

根据任务书给定的任务要求和现场提供的部件，进行竞赛环境搭建。

（2）故障排除

在调试过程中进行故障的诊断与排除，并将结果记录到答题纸上。

（3）四轴机器人的校准、编程与调试

根据任务书给定的搬运任务，选手进行任务分析，编写搬运动作流程，对四轴机器人进行参数设定、程序编写、搬运任务操作调试等。

（4）六轴工业机器人的编程与调试

根据任务书给定的装配及搬运任务，选手进行任务分析，编写搬运动作流程，对六轴工业机器人进行参数设定、程序编写、装配及搬运任务操作调试等。

（5）视觉技术应用

根据任务书给定的视觉应用任务，选手进行任务分析，进行视觉检测、定位、识别等相关应用。

（6）工作效率与节能考核

根据任务书要求完成的任务进行工作效率的提升和消耗（电能）的降低。

（7）次品率考核

根据任务书要求完成的工作任务要减少次品的产生。

2.比赛时间

实操比赛总时间为8小时。

3.命题方式

专家命题。

六、选手自带设备明细、大赛场地与设施

（一）选手自带设备明细

（二）大赛场地

1.大赛工位：每个工位占地12～15m2，标明工位号，并配备大赛平台、工作准备台1张、计算机桌1张、座椅1把、绝缘橡胶垫1张（A3尺寸）。

2.赛场每工位提供独立控制并带有漏电保护装置的380V三相五线、220V单相三线两种电压的交流电源（三相、单相电源分别控制）和压力0.6～0.8Mpa的气源，供电和供气系统有必要的安全保护措施。

3.赛场设施明细

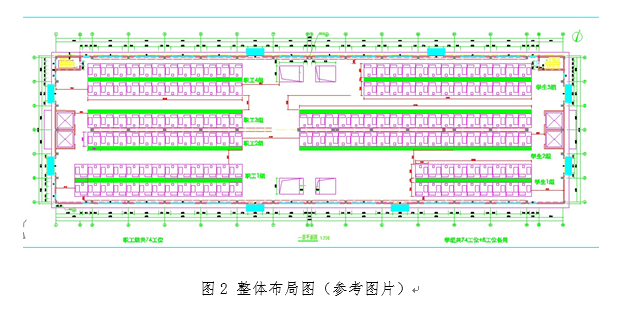

    4.场地布局如图1、图2所示

（三）大赛设施

1.大赛平台（详见技术文件第十条）

大赛平台（由技术支持单位山东栋梁科技设备有限公司提供的DLDS-1508工业机器人技术应用实训系统），平台由实训台、原材料库、四轴机器人搬运单元、环形装配检测机构、六轴工业机器人装配分拣单元（六轴工业机器人采用由埃夫特智能装备股份有限公司生产的ER3A-C60）、视觉检测装置、成品库及控制系统组成。

2.耗材

根据大赛需要，赛场提供耗材见表2。

表2  赛场提供耗材

3.工具、仪器

比赛工具（禁止携带电动工具及气动工具）、仪器见表3。

表3  工具、仪器（选手自带，推荐但不限于）

4.选手防护装备

参赛选手必须按照规定穿戴防护装备，见表4，违规者不得参赛；

表4 选手必备的防护装备（选手自带，推荐但不限于）

. 3

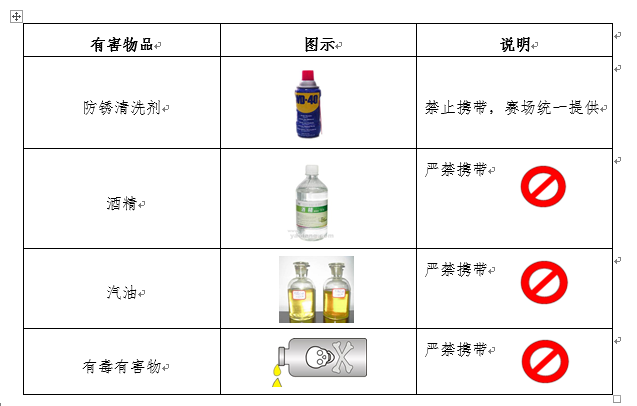

5.选手禁止携带易燃易爆物品，见表5所示，违规者不得参赛；

表5选手禁带的物品

七、大赛时间安排与流程

    （一）大赛流程

参赛选手报到——组织参赛选手赛前熟悉场地、介绍比赛规程——举办开幕式——正式比赛——比赛结束（参赛选手上交比赛成果）——专家评委进行评定——举办大赛点评、颁奖仪式、闭幕式——召开大赛组织委员会总结会议。

    （二）时间安排

比赛预计时间安排为3天进行，正式比赛为1天。

   八、大赛试题

专家组在九月组织技术交底会，并在大赛官方网站上发布实操比赛样题及评分标准(网址为www.miit-skillschina.cn)。

由专家组负责建立试题库（每套试题考核知识点与样题公布知识点相同，每套试题与样题存在约30%变动），比赛时从3份比赛试题中随机抽取1份作为正式比赛试题。

   九、评分标准制定原则、评分方法、评分细则及技术规范

    （一）评分标准制定原则

依据参赛选手完成的情况实施综合评定。评定依据工业机器人技术相关行业企业规范，按照技能大赛技术裁判组制定的考核标准进行评分，全面评价参赛选手职业能力的要求，本着“科学严谨、公正公平、可操作性强”的原则制定评分标准。

   （二）评分方法

1.基本评定方法

裁判组在坚持“公平、公正、公开、科学、规范”的原则下，各负其责，按照制订的评分细则进行评分。

裁判组在比赛过程中对参赛选手的安全文明生产以及系统安装调试情况进行观察和评价，在参赛选手现场结束比赛时完成评分，成绩按照选手工位号进行排列。

裁判组根据参赛选手提交的比赛结果进行评分，成绩按照选手工位号排列。然后经过加密裁判组进行解密工作，确定最终比赛成绩，经总裁判长审核、仲裁组长复核后签字确认。

2.相同成绩处理

比赛成绩相同时，比赛系统工作运行效率与节能环保得分高的名次在前；比赛成绩和运行效率及节能环保相同时，完成工作任务所用时间少的名次在前；比赛成绩、运行效率和完成工作任务用时均相同时，工业机器人动作控制程序与PLC主控程序设计得分高的名次在前；比赛成绩、运行效率、完成工作任务用时、工业机械手动作控制程序与PLC主控程序设计得分均相同时，职业素养与安全意识项成绩高的名次在前。

3．成绩管理基本流程如图3所示。参赛选手、裁判、工作人员进入比赛场地，严禁私自携带通讯、照相摄录设备。

图3 成绩管理基本流程

（1）抽签阶段

①检录，由检录工作人员依照检录表进行点名核对，并检查确定无误后向裁判长递交检录单。

②抽签，检录完成后，由两名加密裁判组织实施抽签并管理加密结果。

第一名加密裁判,组织参赛选手进行第一次抽签，产生参赛编号，用其替换选手参赛证等个人身份信息，填写一次加密记录表，选手签字确认后，连同选手参赛证等个人身份信息证件当即装入一次加密结果密封袋中单独保管。

第二名加密裁判，组织参赛选手进行第二次抽签，确定参赛工位号，用其替换选手参赛编号，填写二次加密记录表，选手签字确认后，连同选手参赛编号装入二次加密结果密封袋中单独保管。

所有加密结果密封袋的封条均需相应加密裁判和监督人员签字。密封袋在监督人员监督下由加密裁判放置于保密室保存，加密裁判在保密室大门贴封条。

（2）比赛阶段

根据比赛考核目标、内容和要求对参赛选手评分，采取现场评分和结果评分相结合的方法。

①现场评分

现场评分是裁判根据参赛选手的操作规范、文明比赛情况评定参赛选手的职业素养分。

②任务评分

任务评分是评分裁判依据评分标准，根据选手的提交的任务完成情况进行分阶段评分。具体流程如下：

a.根据任务书实际考核内容，由裁判长确定阶段性评分节点，分为第一阶段和第二阶段；

b.将裁判组分成若干组，每组两人，选手完成第一阶段任务后举手示意裁判对其评分，裁判员停止该选手时间计时，对其第一阶段任务进行评判，评判及检测过程完成，选手签字确认后可进行第二阶段任务操作；

c.第二阶段任务完成后，裁判组对参赛选手的第二阶段任务进行评分。

d.两名记分员在监督人员的现场监督下，对参赛选手的评分结果进行分步汇总，所有步骤成绩的汇总值作为该参赛选手的最后任务得分；

e.裁判长当天提交工位号评分结果并复核无误。解密后，由裁判长、监督人员和仲裁人员签字确认后公布。

（3）信息解密及成绩公布

裁判长正式提交工位号评分结果并复核无误后，加密裁判在监督人员监督下对加密结果进行逐层解密。

解密结束，经与参赛选手的身份信息核对无误后，由第一名加密裁判将选手参赛证等个人身份信息证件归还给参赛选手。

（4）抽检复核

①为保障成绩评判的准确性，监督组对大赛总成绩排名前30%的所有参赛选手的成绩进行复核；对其余成绩进行抽检复核，抽检覆盖率不得低于15%。

②监督组需将复检中发现的错误以书面方式及时告知裁判长，由裁判长更正成绩并签字确认。

③复核、抽检错误率超过5%的，则认定为非小概率事件，裁判组需对所有成绩进行复核。

（三）评分细则(评分指标)

(四）评分方式

1.完全采用客观化评分，评分项内无主观分值；

2.借助仿真盒对I/O接线及通讯设置进行测试；

3.按照客观的任务动作表现形式进行客观评分，无动作表现者均不得分。

    （五）技术规范

机械部分

电气部分

  十、大赛平台说明

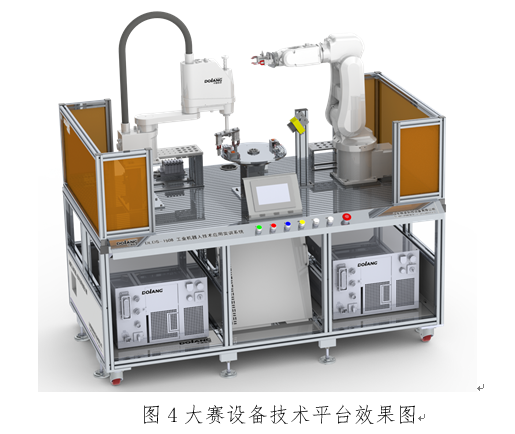

    大赛平台（由山东栋梁科技设备有限公司提供的DLDS-1508工业机器人技术应用实训系统）由实训台、原材料库、四轴机械手搬运单元、环形装配检测机构、六轴工业机器人装配分拣单元（六轴工业机器人采用由埃夫特智能装备股份有限公司生产的ER3A-C60）、视觉检测装置、成品库组成。效果图如图4所示。

．四轴机械手

采用SCARA机械手臂，基本参数如下：

2．原材料库

零件库主要由储料台、安装支架、按钮底座、按钮盖、按钮指示灯等组成。

零件库是生产线的开端，为零件提供放置平台，九宫格条理化设计，方便规划运动轨迹，提高工作效率。

3．环形装配检测机构

环形装配检测机构主要由转盘、安装支架、气动夹具、伺服电机、谐波减速机组成。

环形装配检测机构主要负责接收来自SCARA机器人的按钮零件，将零件运送到装配位置。同时将工件牢牢夹紧，防止在装配过程中工件移动。装配底座下面提供电源接口，用于检测按钮装配质量。

4．工业机器人装配分拣单元

采用六轴通用机械手臂，基本参数如下：

5．视觉检测装置

视觉检测装置主要由安装支架、相机、摄像头、环形光源、控制器等组成。

视觉检测装置通过摄像头检测，完成视觉检测、识别等。

参数要求：

彩色相机；300万像素；分辨率640*480;支持Modbus-TCP总线协议、等彩色工具；支持定位以及基本工具指令；具有手动拍照控制、实时视频监控等功能。

6．成品库

成品库主要由储料台、安装支架组成。

成品库用于盛放已装配完成的按钮，根据颜色和质量进行分类仓储。

7.安全装置

采用工业级安全光栅，配套相应的电气控制系统，当设备运行时，有物体进入后能够及时的停止动作。

   十一、安全保障

为确保大赛赛事的安全，采取切实有效的措施保证大赛期间参赛选手、工作人员及观众的人身安全。根据提出的安全要点，制定相应制度文件，落实相关责任。

1.赛场建立与公安、消防、司法行政、交通、卫生、食品、质检等相关部门的协调机制，保证比赛安全，制定应急预案，及时处置突发事件。

2.大赛办公室在赛前组织专人对比赛现场、住宿场所和交通保障进行考察，并对安全工作提出明确要求。赛场的布置，赛场内的器材、设备，应符合国家有关安全规定。

3.赛场周围设立警戒线，防止无关人员进入，发生意外事件。在具有危险性的操作环节，裁判员要严防选手出现错误操作。

4.大赛期间有组织的参观和观摩活动的交通安全由大赛办公室负责。大赛办公室和比赛场地方须保证比赛期间选手、工作人员的交通安全。

5.各省、自治区、直辖市和计划单列市在组织参赛选手时，须安排为参赛选手购买大赛期间的人身意外伤害保险。

6.比赛期间发生意外事故时，发现者应第一时间报告大赛办公室，同时采取措施，避免事态扩大。大赛办公室应立即启动预案予以解决并向大赛组委会报告。出现重大安全问题，比赛可以停赛，是否停赛由大赛组委会决定。

7.赛场由裁判员监督完成比赛设备通电前的检查全过程，对出现的操作隐患及时提醒和制止。比赛过程中，参赛选手应严格遵守安全操作规程，遇有紧急情况，应立即切断电源，在工作人员安排下有序退场。

8.工业机器人调试时，应将工业机器人运行速度设置在10～30%之间，避免速度过快造成安全事故。选手在进行计算机编程时要及时存盘，避免突然停电造成数据丢失。

9.赛场提供应急医疗措施和消防措施。

   十二、比赛组织与管理

比赛由大赛组委会组织领导，下设大赛办公室，大赛办公室下设技术专家组及其它相关机构。

    （一）组织机构

大赛组织机构包括大赛组委会、大赛办公室和技术专家组。

1.大赛组委会

大赛组委会由工业和信息化部、人力资源社会保障部和教育部组成，负责大赛的整体安排和组织管理工作。

2.大赛办公室

大赛办公室全面负责大赛的筹备与实施工作。大赛办公室的主要职责包括：领导、协调技术专家组和比赛场地负责人开展大赛的组织工作，管理大赛经费，选荐技术专家组人员及大赛裁判与仲裁人员等。

3.技术专家组

技术专家组在大赛办公室领导下开展工作，负责大赛技术文件编撰、赛题设计、赛场设计、设备拟定、赛事咨询、技术评点、裁判人员培训、技术交底会组织等大赛技术工作；同时负责大赛展示体验及宣传方案设计。

    （二）大赛设备与设施管理

1.赛场条件

（1）赛场布置，贯彻赛场集中，工位独立的原则。选手大赛单元相对独立，确保选手独立开展比赛，不受外界影响；工位集中布置，保证大赛氛围。

（2）卫生间、医疗、维修服务、生活补给站和垃圾分类回收点都在警戒线范围内，以确保大赛在相对安全的环境内进行。

（3）设置安全通道和警戒线，确保进入赛场的大赛参观、采访、视察的人员限定在安全区域内活动，以保证大赛安全有序进行。

2.大赛保障

（1）建立完善的大赛保障组织管理机制，做到各比赛单元均有专人负责指挥和协调，确保大赛有序进行。

（2）设置生活保障组，为大赛选手与裁判提供相应的生活服务和后勤保障。

（3）设置技术保障组，为大赛设备、软件与大赛设施提供保养、维修等服务，保障设备的完好性和正常使用，保障设备配件与操作工具的及时供应。

（4）设置医疗保障服务站，提供可能发生的急救、伤口处理等应急服务。

（5）设置外围安保组，对赛场核心区域的外围进行警戒与引导服务。

3.赛场布置

（1）赛场应进行周密设计，绘制满足赛事管理、引导、指示要求的平面图。大赛举行期间，应在比赛场所、人员密集的地方张贴。

（2）赛场平面图上应标明安全出口、消防通道、警戒区、紧急事件发生时的疏散通道。

（3）赛场的标注、标识应进行统一设计，按规定使用大赛的标注、标识。赛场各功能区域、工位等应具有清晰的标注与标识。

（4）工位上张贴各种设备的安全文明生产操作规程。

4.安全防范措施

（1）根据大赛具体特点做好安全事故应急预案。

（2）赛前应组织安保人员进行培训，提前进行安全教育和演习，使安保人员熟悉大赛的安全预案，明确各自的分工和职责。督促各部门检查消防设施，做好安全保卫工作，防止火灾、盗窃现象发生，要按时关窗锁门，确保大赛期间赛场财产的安全。

（3）比赛过程中如若发生安全事故，应立即报告现场总指挥，同时启动事故处理应急预案，各类人员按照分工各尽其责，立即展开现场抢救和组织人员疏散，最大限度地减少人员伤害及财产损失。

（4）比赛结束时，要及时进行安全检查，重点做好防火、防盗以及电气、设备的安全检查，防止因疏忽而发生事故。

   （三）大赛监督与仲裁管理

1.大赛监督

（1）监督组在大赛办公室领导下，负责对大赛筹备与组织工作实施全程现场监督。

（2）监督组的监督内容包括大赛场地和设施的部署、选手抽签、裁判培训、大赛组织、成绩评判及汇总、成绩发布、申诉仲裁、成绩复核等。

（3）监督组对比赛过程中明显违规现象，应及时向大赛办公室提出改正建议，同时采取必要技术手段，留取监督的过程资料。比赛结束后，向全国大赛组委会提报监督工作报告。

（4）监督组不参与具体的赛事组织活动。

2.申诉与仲裁

（1）各参赛选手对不符合大赛规程规定的仪器、设备、工装、材料、物件、计算机软硬件、大赛使用工具、用品，大赛执裁、赛场管理、比赛成绩，以及工作人员的不规范行为等，可向大赛仲裁组提出申诉。

（2）申诉主体为参赛选手。

（3）申诉启动时，参赛选手以亲笔签字的书面报告的形式递交大赛仲裁组。报告应对申诉事件的现象、发生时间、涉及人员、申诉依据等进行充分、实事求是的叙述。非书面申诉不予受理。

（4）提出申诉应在比赛结束后不超过2 小时内提出。超过时效不予受理。

（5）大赛仲裁工作组在接到申诉报告后的2 小时内组织复议，并及时将复议结果以书面形式告知申诉方。申诉方对复议结果仍有异议，可由省（市）大赛组委会机构向大赛办公室提出申诉。大赛办公室的仲裁结果为最终结果。

（6）申诉方不得以任何理由拒绝接收仲裁结果；不得以任何理由采取过激行为扰乱赛场秩序；仲裁结果由申诉人签收，不能代收；如在约定时间和地点申诉人离开，视为自行放弃申诉。

（7）申诉方可随时提出放弃申诉。

   十三、裁判人员要求

（一）大赛的裁判工作由加密裁判4名、检录裁判2名、裁判员50名、裁判长1名组成。

（二）裁判人员要求：

1．具有良好的职业道德和心理素质，严守竞赛纪律，服从组织安排，责任心强；

2．裁判员须从事工业机器人专业（职业）相关工作 2年以上（含 2 年），具备深厚的专业理论知识和较高的实践技能水平，具有省级或行业职业技能竞赛执裁经验；

3．有较强的组织协调能力和临场应变能力；

4．年龄原则上不超过 65周岁，身体健康，无任何违法违纪记录，且获得工作单位支持，能在规定时间内到岗，并按要求完成指定裁判工作。

（三）加密裁判、检录裁判由大赛办公室指派责任心强的专业人员担任。

附件：计算机配置要求（建议不低于此配置）

处理器：因特尔 酷睿 i5 2.8G

内存：4G

显卡：独立 1G

接口：USB、以太网及RS232（若笔记本无232串口，可配USB/232转换器）

预装软件：机器人编程软件、PLC编程软件、视觉编程软件、伺服配置软件、屏幕录像软件（以上软件安装包于10月初在大赛官网公布）
